MaedaMini-grues araignées
Maeda MC815
- Capacité max.
- 8,09t
- À 2,4 m de rayon
- Hauteur de levage max.
- 19,6m
- Avec 2 390 kg ; 25,5 m avec fléchette (1 000 kg)
- Rayon de portée max.
- 18,8m
- Avec 340 kg
- Largeur
- 1 670mm
- Opérateur inclus
- Acheminement compris
- Tarif sur devis

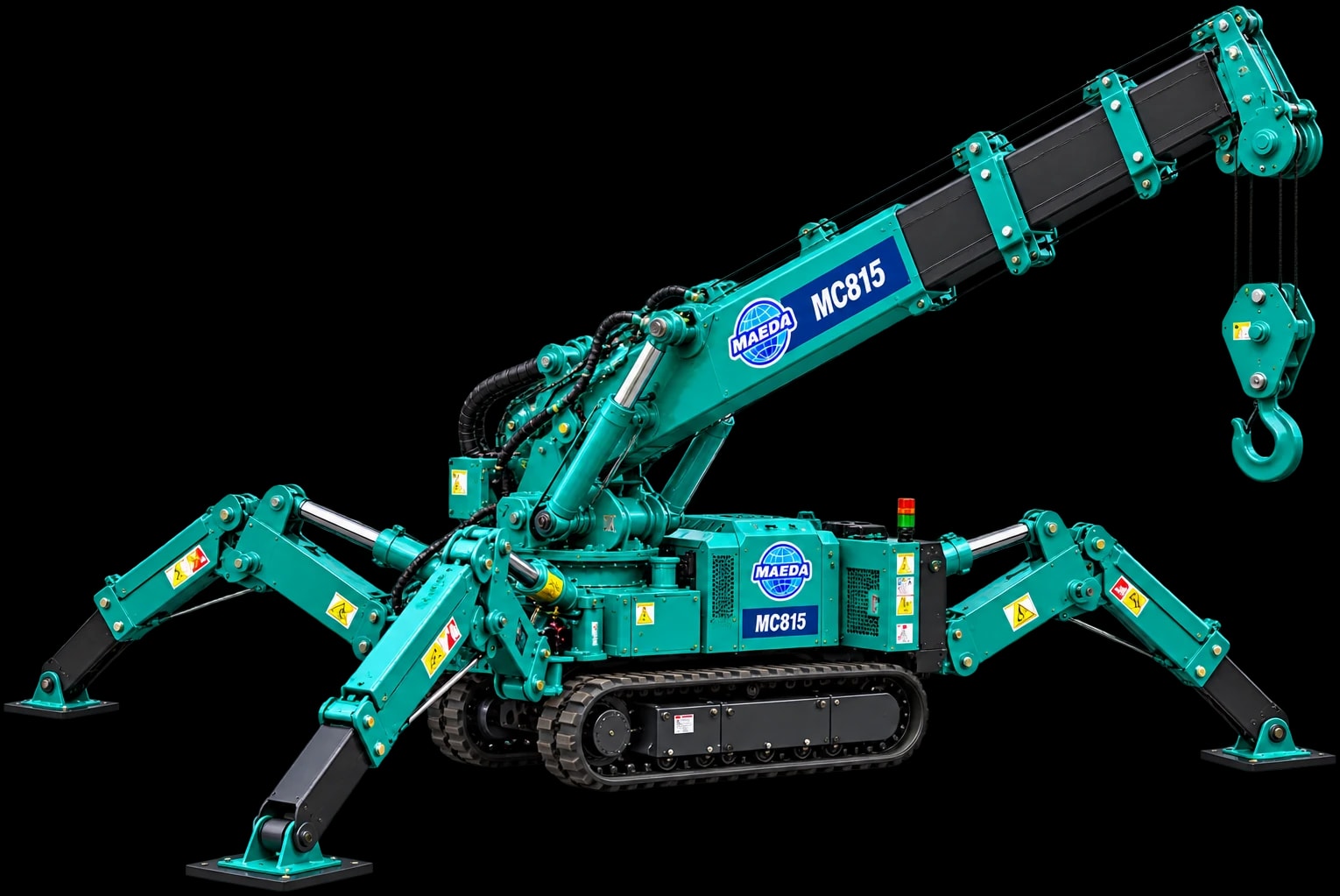

Présentation
Mini-grue araignée de 8,09 t, la plus performante de la gamme Maeda
Capacité de 8,09 t, hauteur de levage de 19,6 m et déplacement avec une charge de 1 tonne. Écran tactile multifonctionnel 10,4 pouces, stabilisateurs multifonctionnels, radiocommande à manettes, mise à niveau et rangement de la flèche automatiques. L’option fléchette hydraulique à 2 sections porte la hauteur de levage à 25,5 m.

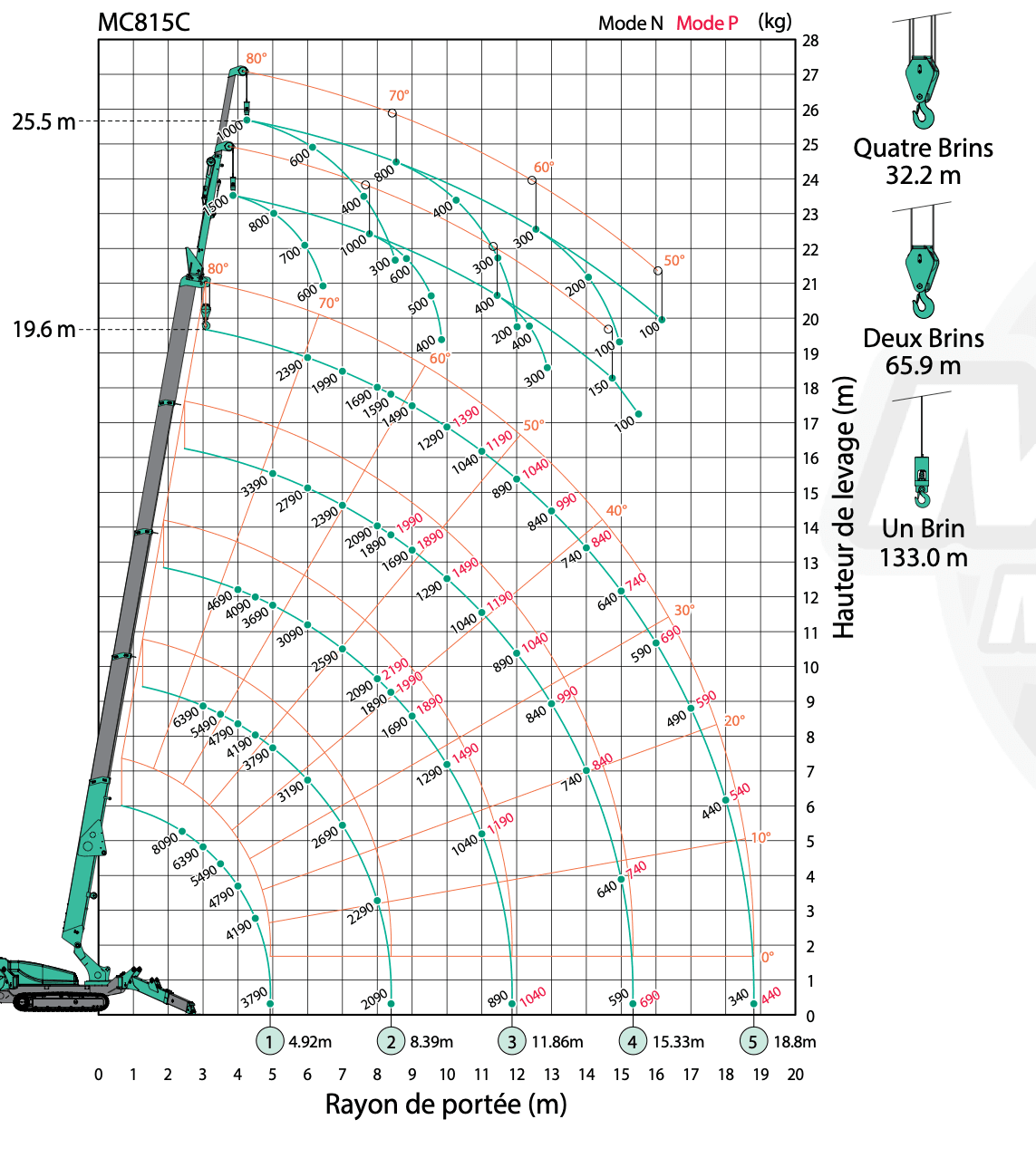

Abaques & capacités
Diagrammes constructeur à agrandir, capacités et tableaux de charge détaillés.
Capacités de levage
- Capacité max.
- 8,09 t
- À 2,4 m de rayon
- Déplacement avec charge
- 1 000 kg
- Longueur de flèche
- 5,52 – 19,4 m
Tableaux de charge
Charge nominale totale (6 brins), stabilisateurs en position maximum, modes N et P (PDF, page 2).
| Flèche · charges en kg | |||||
|---|---|---|---|---|---|
| Rayon de portée (m) | Flèche 1 | Flèche 2 | Flèche 3 | Flèche 4 | Flèche 5 |
| 2,4 | 8 090 | 6 390 | 4 690 | Sans valeur | Sans valeur |
| 2,5 | 7 690 | 6 390 | 4 690 | 3 390 | Sans valeur |
| 3,0 | 6 390 | 6 390 | 4 690 | 3 390 | Sans valeur |
| 3,5 | 5 490 | 5 490 | 4 690 | 3 390 | 2 390 |
| 4,0 | 4 790 | 4 790 | 4 690 | 3 390 | 2 390 |
| 4,5 | 4 190 | 4 190 | 4 090 | 3 390 | 2 390 |
| 4,92 | 3 790 | 3 790 | 3 690 | 3 390 | 2 390 |
| 5,0 | Sans valeur | 3 790 | 3 690 | 3 390 | 2 390 |
| 6,0 | Sans valeur | 3 190 | 3 090 | 2 790 | 2 390 |
| 7,0 | Sans valeur | 2 690 | 2 590 | 2 390 | 1 990 |
| 8,0 | Sans valeur | 2 290 | 2 090 | 2 090 | 1 690 |
| 8,39 | Sans valeur | 2 090 | 1 890 | 1 890 | 1 590 |
| 9,0 | Sans valeur | Sans valeur | 1 690 | 1 690 | 1 490 |
| 10,0 | Sans valeur | Sans valeur | 1 290 | 1 290 | 1 290 |
| 11,0 | Sans valeur | Sans valeur | 1 040 | 1 040 | 1 040 |
| 11,86 | Sans valeur | Sans valeur | 890 | 890 | 890 |
| 12,0 | Sans valeur | Sans valeur | Sans valeur | 890 | 890 |
| 13,0 | Sans valeur | Sans valeur | Sans valeur | 840 | 840 |
| 14,0 | Sans valeur | Sans valeur | Sans valeur | 740 | 740 |
| 15,0 | Sans valeur | Sans valeur | Sans valeur | 640 | 640 |
| 15,33 | Sans valeur | Sans valeur | Sans valeur | 590 | 590 |
| 16,0 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 590 |
| 17,0 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 490 |
| 18,0 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 440 |
| 18,8 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 340 |
| Flèche · charges en kg | |||||
|---|---|---|---|---|---|
| Rayon de portée (m) | Flèche 1 | Flèche 2 | Flèche 3 | Flèche 4 | Flèche 5 |
| 2,4 | 8 090 | 6 390 | 4 690 | Sans valeur | Sans valeur |
| 2,5 | 7 690 | 6 390 | 4 690 | 3 390 | Sans valeur |
| 3,0 | 6 390 | 6 390 | 4 690 | 3 390 | Sans valeur |
| 3,5 | 5 490 | 5 490 | 4 690 | 3 390 | 2 390 |
| 4,0 | 4 790 | 4 790 | 4 690 | 3 390 | 2 390 |
| 4,5 | 4 190 | 4 190 | 4 090 | 3 390 | 2 390 |
| 4,92 | 3 790 | 3 790 | 3 690 | 3 390 | 2 390 |
| 5,0 | Sans valeur | 3 790 | 3 690 | 3 390 | 2 390 |
| 6,0 | Sans valeur | 3 190 | 3 090 | 2 790 | 2 390 |
| 7,0 | Sans valeur | 2 690 | 2 590 | 2 390 | 1 990 |
| 8,0 | Sans valeur | 2 290 | 2 190 | 2 090 | 1 690 |
| 8,39 | Sans valeur | 2 090 | 1 990 | 1 990 | 1 590 |
| 9,0 | Sans valeur | Sans valeur | 1 890 | 1 890 | 1 490 |
| 10,0 | Sans valeur | Sans valeur | 1 490 | 1 490 | 1 390 |
| 11,0 | Sans valeur | Sans valeur | 1 190 | 1 190 | 1 190 |
| 11,86 | Sans valeur | Sans valeur | 1 040 | 1 040 | 1 040 |
| 12,0 | Sans valeur | Sans valeur | Sans valeur | 1 040 | 1 040 |
| 13,0 | Sans valeur | Sans valeur | Sans valeur | 990 | 990 |
| 14,0 | Sans valeur | Sans valeur | Sans valeur | 840 | 840 |
| 15,0 | Sans valeur | Sans valeur | Sans valeur | 740 | 740 |
| 15,33 | Sans valeur | Sans valeur | Sans valeur | 690 | 690 |
| 16,0 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 690 |
| 17,0 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 590 |
| 18,0 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 540 |
| 18,8 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 440 |

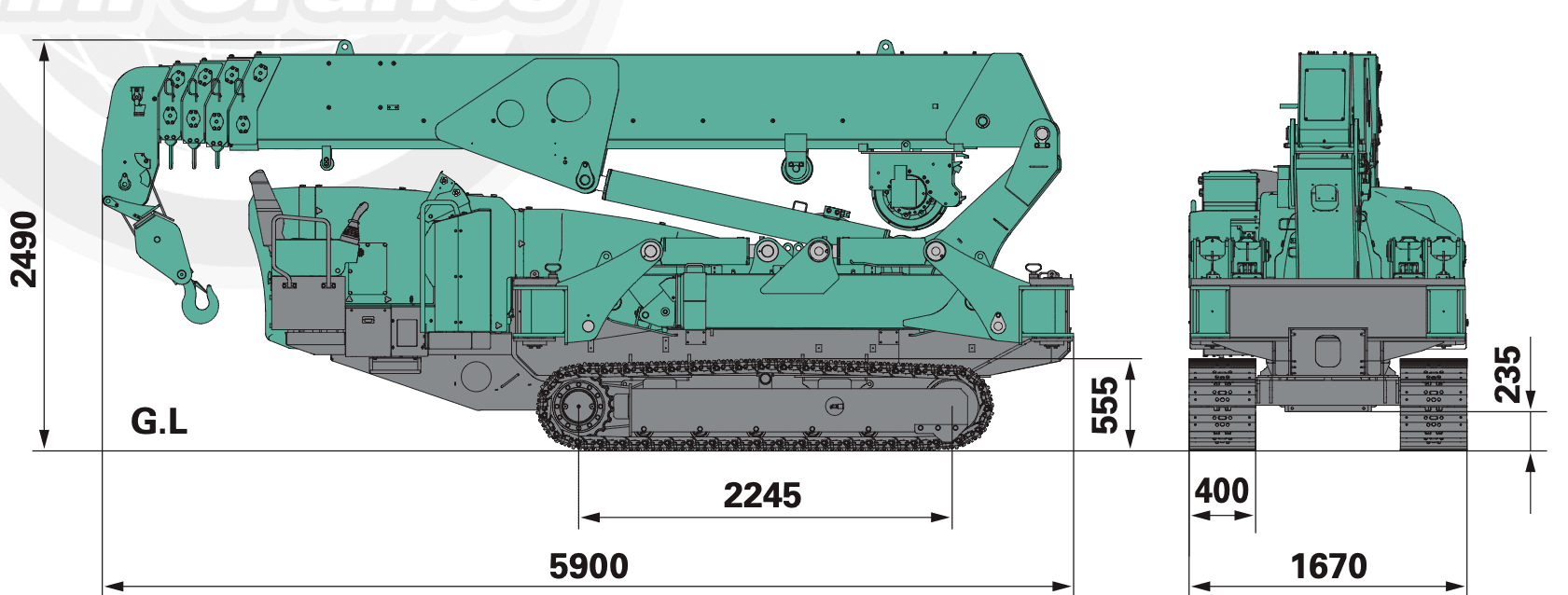

Dimensions & encombrement
Équipements
De série
En option
- Fléchette / jib hydraulique1 500 kg
- Potence1 000 kg
- Crochet 1 brin
- Tampons caoutchoucNoirs ou blancs
- Moteur électrique380 V, 15 kW
Fiche technique
Levage
- Hauteur de levage max.
- 19,6 mAvec 2 390 kg ; 25,5 m avec fléchette (1 000 kg)
- Rayon de portée max.
- 18,8 mAvec 340 kg
- Flèche
- Entièrement automatique, 5 sections heptagonales
- Vitesse de télescopage
- 13,88 m / 52 s
- Levage de flèche
- 0° à 80° / 22,9 s
- Rotation
- 360° continu / 2,5 tr/min
- Vitesse du moufle max.
- 20,6 m/min6 brins, 4e couche
- Vitesse d’un brin max.
- 123,6 m/min4e couche
- Câble
- IWRC 6 x Fi (29) Ø 10 mm × 150 m
Déplacement
- Vitesse de translation
- 0 – 3,2 km/h
- Pente max.
- 23°
- Chenilles au sol (longueur × largeur)
- 2 245 × 400 mm
- Pression au sol
- 0,53 kgf/cm²0,54 kgf/cm² avec moteur électrique

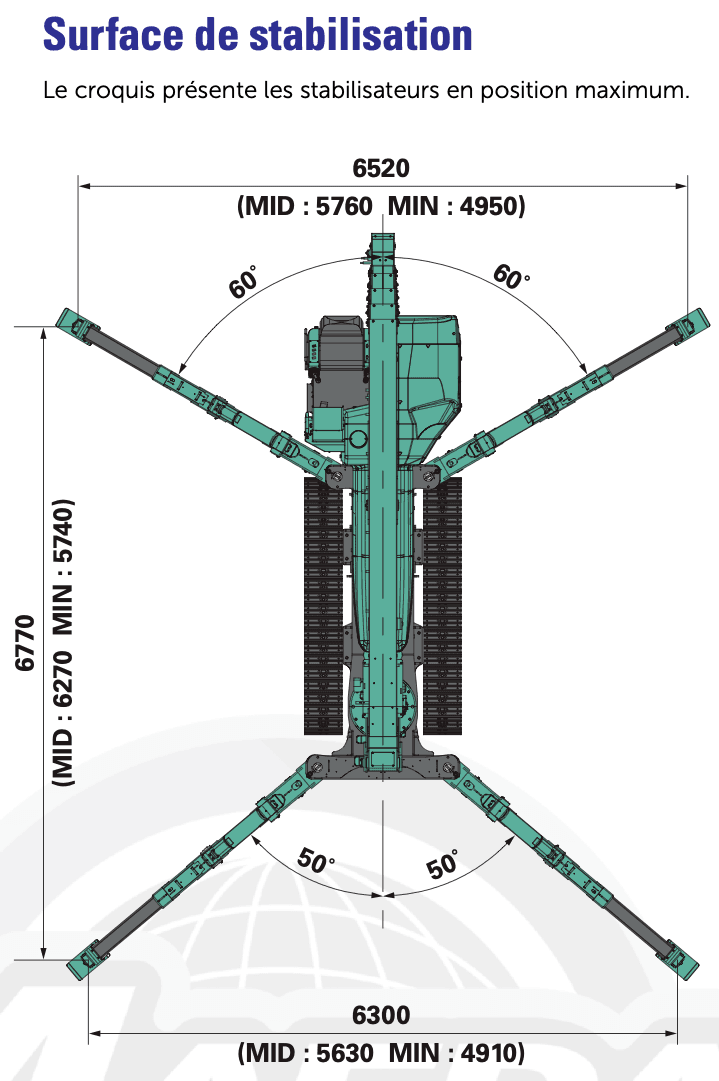

Stabilisation
- Stabilisateurs
- Extension et mise en place par vérins hydrauliques
- Extension max. (longueur × avant × arrière)
- 6 770 × 6 300 × 6 520 mm
Dimensions
- Longueur
- 5 900 mm
- Largeur
- 1 670 mm
- Hauteur
- 2 490 mm
Poids
- Poids
- 9 460 kg9 700 kg avec moteur électrique
Motorisation
- Moteur
- Yanmar 4TNV88C-NMB, 4 cylindres diesel, refroidissement liquide, injection directe
- Puissance
- 30,5 kWÀ 2 500 tr/min
- Réservoir diesel
- 70 L
- Moteur électrique (option)
- 3 phases 380 V, 15 kW, contrôlé par onduleur (30 – 60 Hz)
Données constructeur indicatives, sous réserve de modification. La configuration est validée avec vous avant l’intervention.
