MaedaMini-grues araignées

MC405

Capacité max.
3,83t
À 2,7 m de rayon
Rayon de portée max.
16,0m
Avec 210 kg
Largeur
1 380mm
Demander un devisAppeler
  • Opérateur inclus
  • Acheminement compris
  • Tarif sur devis

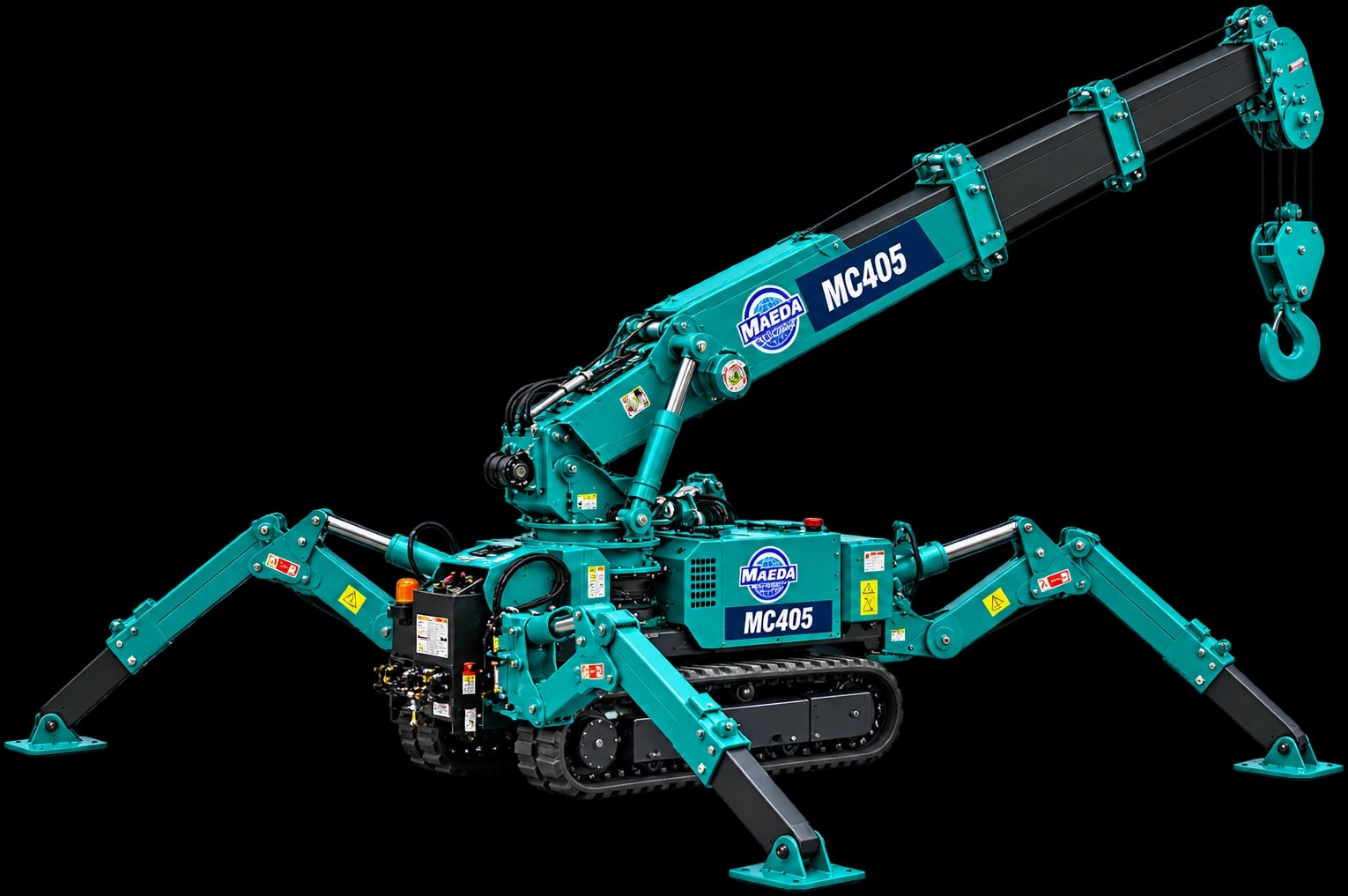

Maeda MC405

Présentation

Mini-grue araignée de 3,83 t, fléchette en option

La plus puissante des mini-grues de la gamme MC. Elle peut déplacer une charge jusqu’à 500 kg. La fléchette en option porte la hauteur de levage à 20,7 m. Limiteur de couple programmable, système automatique de rangement du crochet et verrouillage des stabilisateurs.

Abaques & capacités

Diagrammes constructeur à agrandir, capacités et tableaux de charge détaillés.

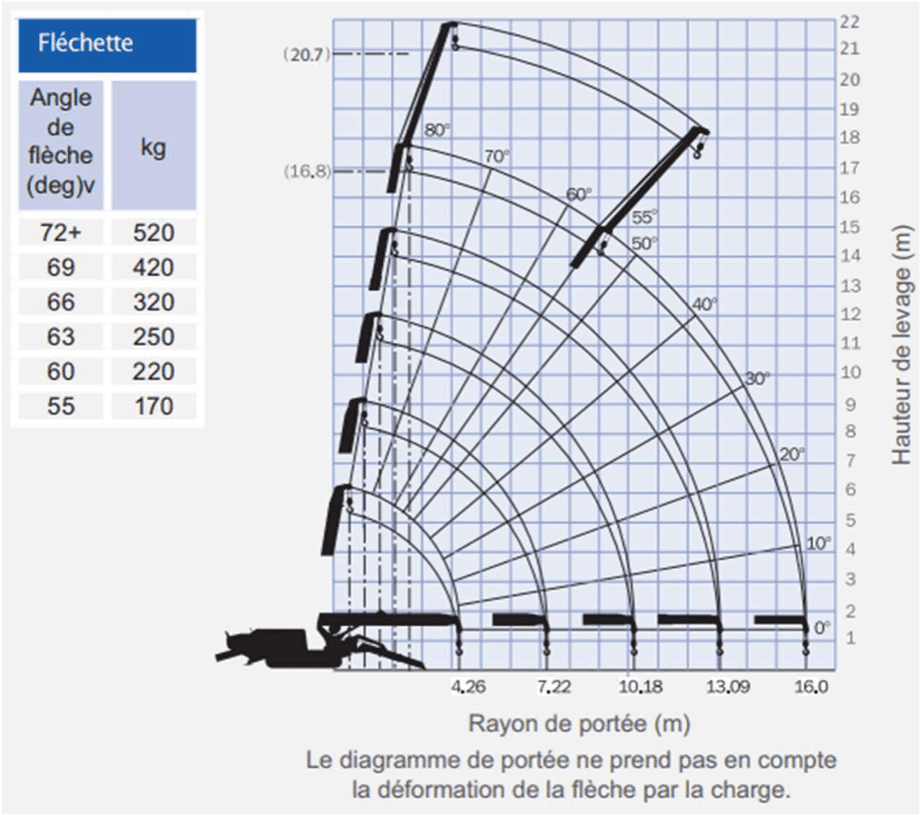

Hauteur de levage selon le rayon, avec graphique de charge de la fléchette ; ne prend pas en compte la déformation de la flèche par la charge.Document constructeur Maeda

· Maeda MC405

100 %

Molette ou pincement pour zoomer · glisser pour se déplacer · double-clic pour agrandir

Capacités de levage

Capacité max.
3,83 t
À 2,7 m de rayon
Déplacement avec charge
500 kg
Portée max. sous le niveau du sol
20,50 / 41,00 / 82,00 m
4 brins / 2 brins / 1 brin
Longueur de flèche
4,735 – 16,475 m

Tableaux de charge

Charge nominale totale selon le rayon de portée, par longueur de flèche et position des stabilisateurs (PDF, pages 3 et 4).

Flèche 4,735 m / 7,695 m
Rayon de portée (m)Stabilisateurs max. (kg)Intermédiaire (kg)Minimum (kg)
< 2,73 8303 8303 830
3,53 0303 0303 030
42 5802 5802 580
52 0301 8801 680
61 6801 4301 180
71 3801 160930
7,251 3301 120780
Flèche 10,655 m
Rayon de portée (m)Stabilisateurs max. (kg)Intermédiaire (kg)Minimum (kg)
3,53 0303 0303 030
42 5802 5802 580
52 0301 8801 680
61 6801 4301 180
71 3801 130880
81 130880730
9880740580
10,2580490400
Flèche 13,565 m
Rayon de portée (m)Stabilisateurs max. (kg)Intermédiaire (kg)Minimum (kg)
42 2302 2302 230
4,51 9301 8301 830
51 7301 6301 630
61 4001 3301 180
71 1801 080830
81 030880680
9930730550
10830530430
11690480380
12530430350
13,1430330310
Flèche 16,475 m
Rayon de portée (m)Stabilisateurs max. (kg)Intermédiaire (kg)Minimum (kg)
51 1301 1301 130
5,5980980980
6910910880
7760730730
8650630530
9600550450
10550480420
11490430370
12440380330
13380330280
14320280240
15260220190
16210180150

Charge de la fléchette

Charge selon l’angle de flèche, fléchette en option (PDF, page 4).

Fléchette
Angle de flèche (°)Charge (kg)
72+520
69420
66320
63250
60220
55170

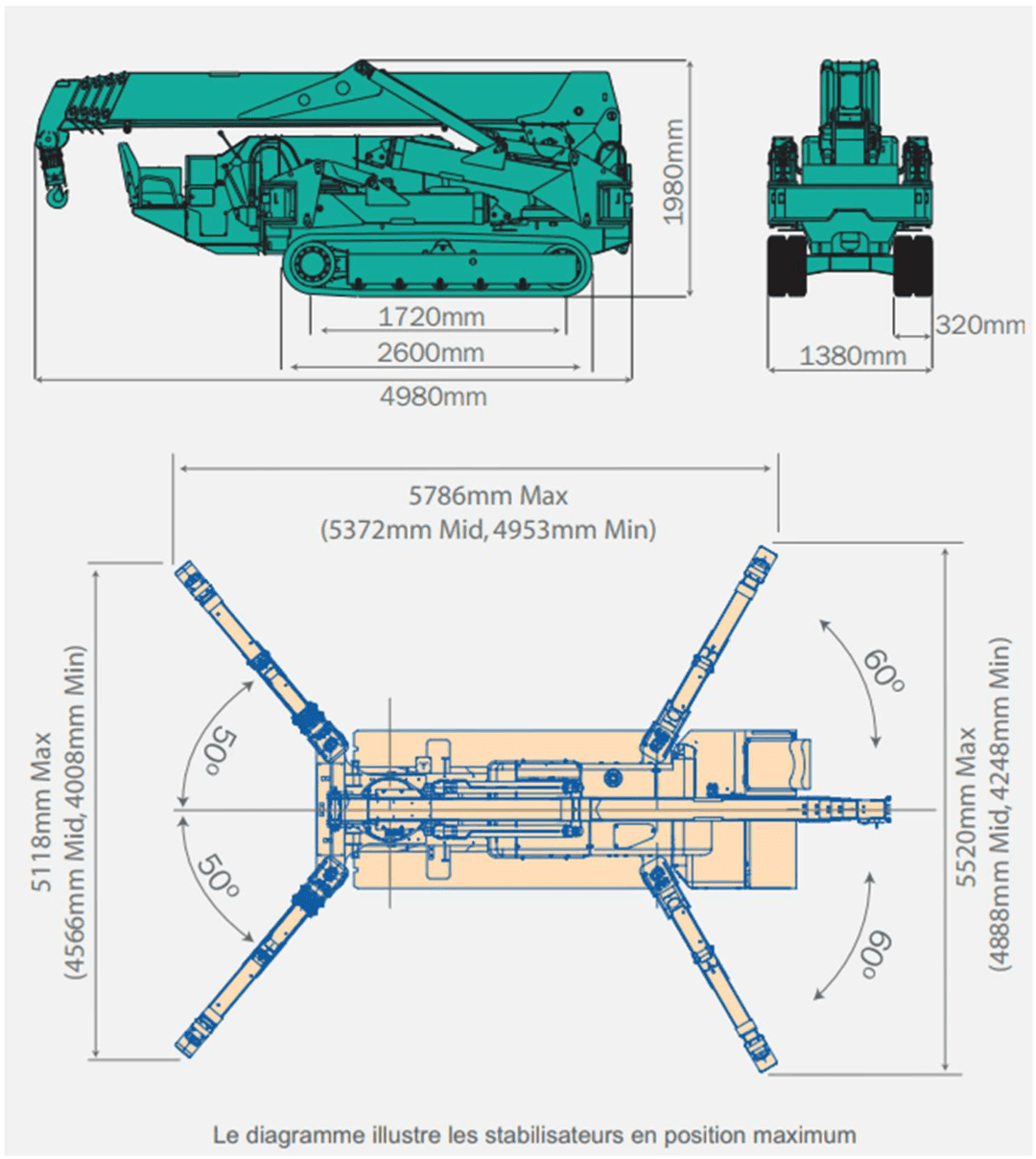

Dimensions & encombrement

Machine repliée et stabilisateurs (max., intermédiaire, min.) (mm). Document constructeur Maeda

· Maeda MC405

100 %

Molette ou pincement pour zoomer · glisser pour se déplacer · double-clic pour agrandir

Équipements

De série

  • Limiteur de couple
  • Télécommande câblée
  • Moufle 2 ou 4 brins
  • Chenilles caoutchouc noir
  • Alarme d’inclinaison du corps de la machine
  • Dispositif de verrouillage des stabilisateurs
  • Levier de verrouillage de déplacement
  • Protection contre le surenroulement
  • Clapets hydrauliques de sûreté
  • Blocage de câble
  • Niveau
  • Interrupteur d’arrêt d’urgence
  • Voyant de fonctionnement
  • Compteur horaire

En option

  • Fléchette
  • Télécommande sans fil
  • Chenilles caoutchouc blanc
  • Moufle à brin unique
  • Crochet compact
  • Moteur électrique7,5 kW, 380 V

Fiche technique

Levage
Rayon de portée max.
16,0 mAvec 210 kg
Flèche
Télescopique pentagonale, 5 sections, entièrement automatique
Vitesse de télescopage
11,7 m / 54,2 s (41,3 s)
Levage de flèche
0° à 80° / 24,5 s (17 s)
Rotation
360° continu / 2,1 tr/min (2,5 tr/min)
Vitesse du crochet max.
18 m/min4 brins, 4e couche
Vitesse d’un brin max.
72 m/min4e couche
Câble de palan
IWRC 6 x WS (26) Ø 8 mm × 92 m
Motorisation
Moteur
Yanmar 3TNV88-BPMB, 3 cylindres, refroidi à air, diesel
Puissance nominale
21,4 kWÀ 2 400 tr/min
Démarrage
Électrique
Réservoir diesel
60 L
Moteur électrique (option)
Étanche, refroidi par ventilation — 7,5 kW, 4 P, 380 V
Stabilisation
Stabilisateurs
Extension et configuration par vérins hydrauliques
Extension max. (longueur × avant × arrière)
5 786 × 5 118 × 5 520 mm
Dimensions
Dimensions (L × l × h)
4 980 × 1 380 × 1 980 mm
Largeur
1 380 mm
Déplacement
Vitesse de déplacement
0 – 3,3 km/h
Pente max.
20°
Transmission
Moteur hydraulique, changement de vitesse à variation continue
Chenilles (longueur × largeur)
1 720 × 320 mm

Données constructeur indicatives, sous réserve de modification. La configuration est validée avec vous avant l’intervention.
