MaedaMini-grues araignées

MC285

Capacité max.
2,82t
À 1,4 m de rayon
Rayon de portée max.
8,205m
Avec 150 kg
Largeur
750mm
Repliée
Demander un devisAppeler
  • Opérateur inclus
  • Acheminement compris
  • Tarif sur devis

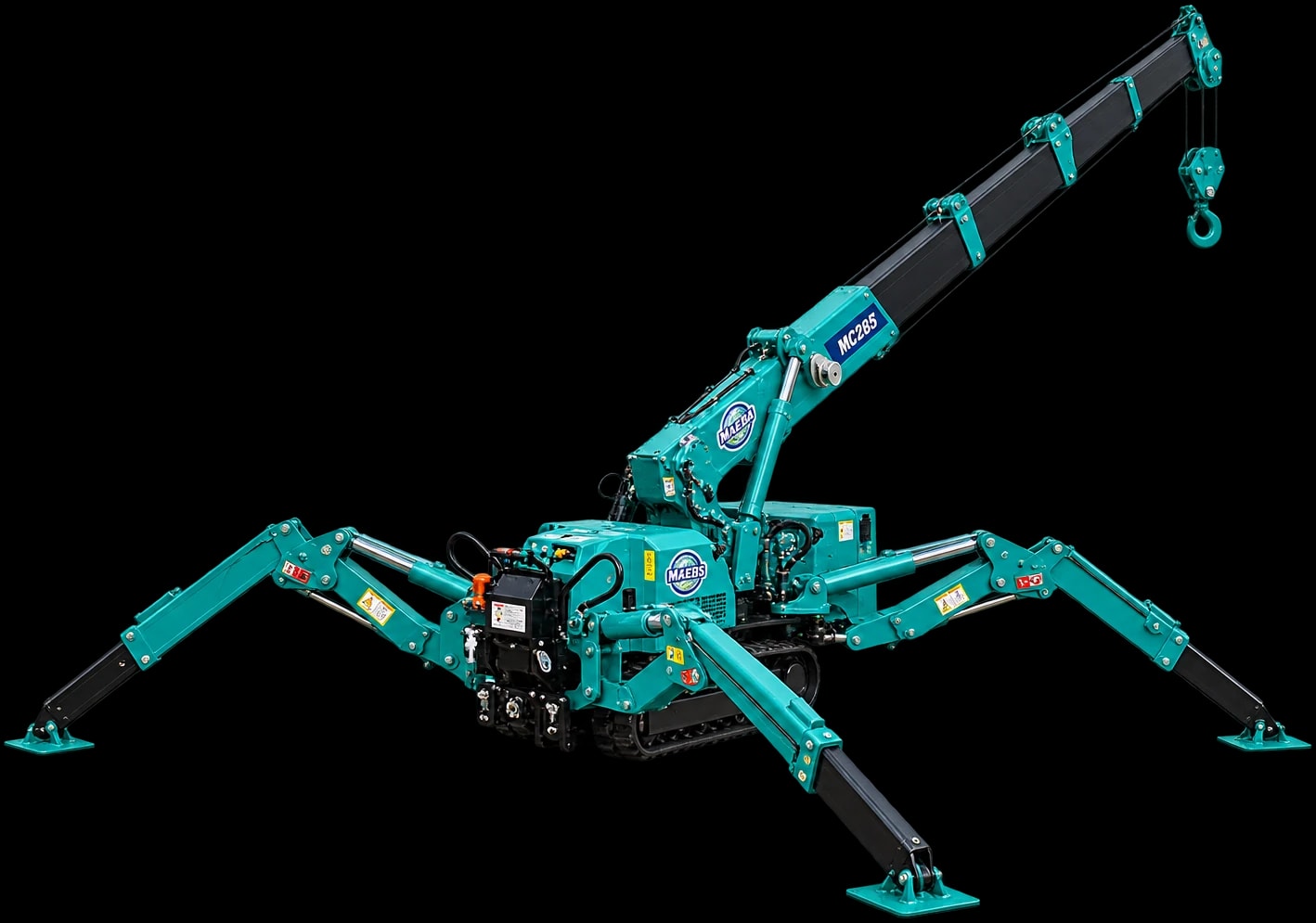

Maeda MC285

Présentation

Mini-grue araignée de 2,82 t, 750 mm de large repliée

Son corps étroit, 750 mm de large une fois repliée, lui permet de passer par la plupart des portes et de travailler dans des endroits inaccessibles aux grues classiques. Limiteur de couple programmable, transmission hydrostatique et télécommande.

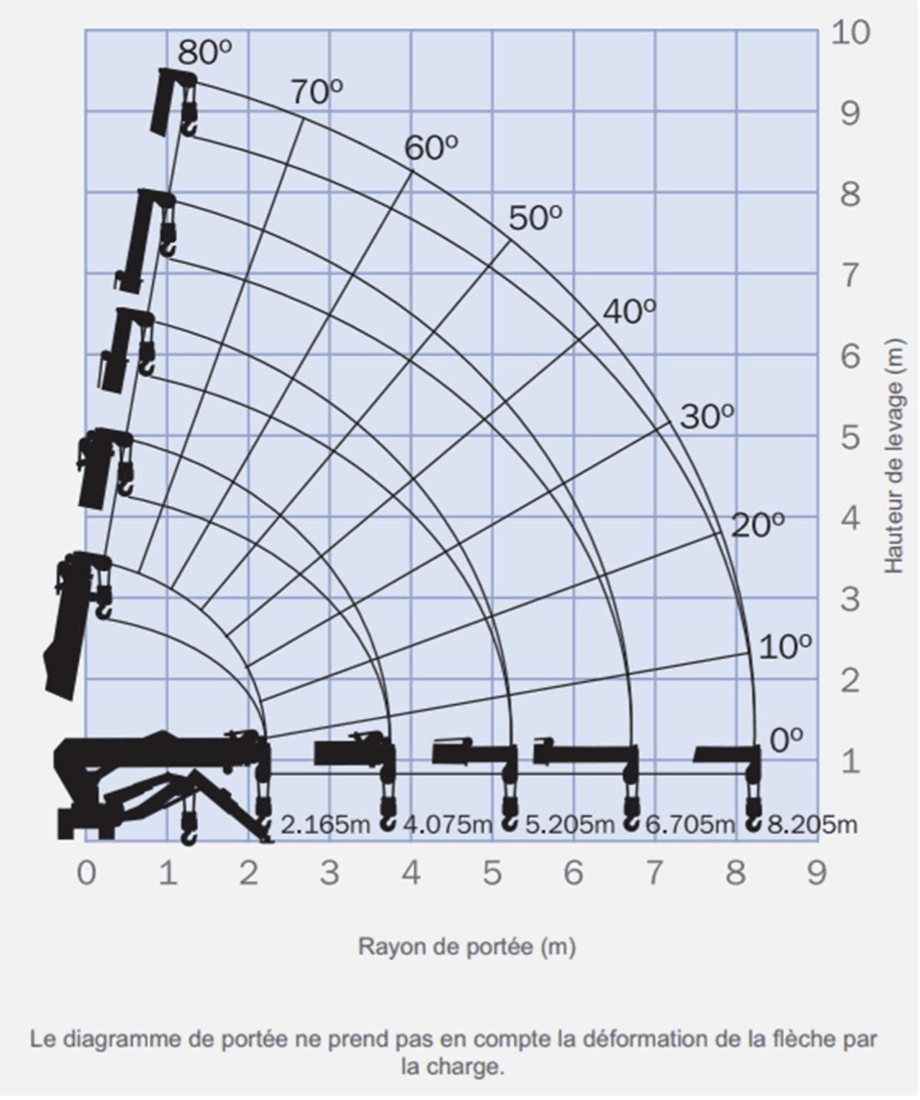

Abaques & capacités

Diagrammes constructeur à agrandir, capacités et tableaux de charge détaillés.

Hauteur de levage selon le rayon et l’angle de flèche ; ne prend pas en compte la déformation de la flèche par la charge.Document constructeur Maeda

· Maeda MC285

100 %

Molette ou pincement pour zoomer · glisser pour se déplacer · double-clic pour agrandir

Capacités de levage

Capacité max.
2,82 t
À 1,4 m de rayon
Portée max. sous le niveau du sol
10,10 / 20,20 / 40,40 m
4 brins / 2 brins / 1 brin
Longueur de flèche
2,535 – 8,575 m

Tableaux de charge

Charge nominale totale selon le rayon de portée, par longueur de flèche et position des stabilisateurs (PDF, page 3).

Flèche 2,53 m / 4,075 mPremières lignes : < 1,4 m (position max.) et < 1,5 m (autre position), comme dans le PDF.
Rayon de portée (m)Stabilisateurs en position max. (kg)Autre position (kg)
< 1,42 820
< 1,51 720
1,52 520
2,01 9201 070
2,51 570630
3,01 220520
3,5970430
3,705920350
Flèche 5,575 m
Rayon de portée (m)Stabilisateurs en position max. (kg)Autre position (kg)
< 3,01 220510
3,5970410
4,0780330
4,5630280
5,0530230
5,205530200
Flèche 7,075 m
Rayon de portée (m)Stabilisateurs en position max. (kg)Autre position (kg)
< 3,6820400
4,0740330
4,5580280
5,0480230
5,5430180
6,0380160
6,5350150
6,705330140
Flèche 8,575 m
Rayon de portée (m)Stabilisateurs en position max. (kg)Autre position (kg)
< 4,0550330
4,5400280
5,0340230
5,5300180
6,0270160
6,5230150
7,0200100
7,518080
8,015070
8,20515060

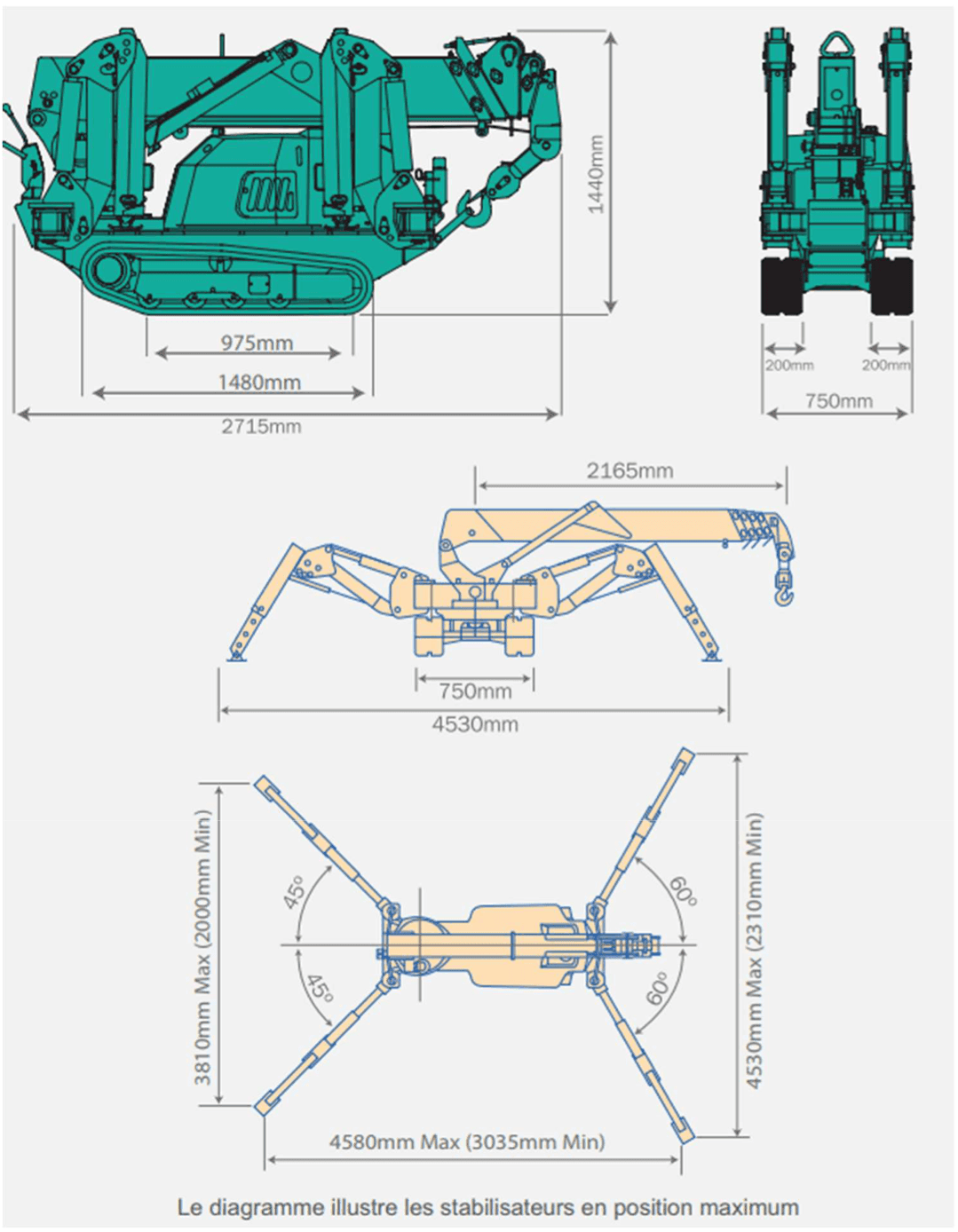

Dimensions & encombrement

Machine repliée et stabilisateurs en position maximum (mm). Document constructeur Maeda

· Maeda MC285

100 %

Molette ou pincement pour zoomer · glisser pour se déplacer · double-clic pour agrandir

Équipements

De série

  • Limiteur de couple
  • Télécommande câblée
  • Moufle 4 brins
  • Chenilles caoutchouc noir
  • Alarme d’inclinaison du corps de la machine
  • Protection contre le surenroulement
  • Clapets hydrauliques de sûreté
  • Blocage de câble
  • Niveau
  • Interrupteur d’arrêt d’urgence
  • Voyant de fonctionnement
  • Éclairage de travail
  • Compteur horaire

En option

  • Télécommande sans fil
  • Chenilles caoutchouc blanc
  • Moufle brin unique
  • Moufle deux brins
  • Crochet compact
  • Moteur électrique5,5 kW, 380 V

Fiche technique

Levage
Rayon de portée max.
8,205 mAvec 150 kg
Flèche
Télescopique pentagonale, 5 sections, entièrement automatique
Vitesse de télescopage
6,04 m / 22 s
Levage de flèche
0° à 80° / 14 s
Rotation
360° continu / 1,0 tr/min
Vitesse du crochet max.
8 m/min4 brins, 3e couche
Vitesse d’un brin max.
32 m/min3e couche
Câble de palan
IWRC 6 x Fi (29) Ø 7 mm × 48 m
Motorisation
Moteur
Yanmar 2TNE68-MB, 2 cylindres, refroidi à air, diesel
Puissance nominale
6,57 kWÀ 2 600 tr/min
Démarrage
Électrique
Réservoir diesel
12 L
Moteur électrique (option)
Étanche, refroidi par ventilation — 5,5 kW, 4 P, 380 V
Stabilisation
Stabilisateurs
4 caissons à position multiple, vérins hydrauliques avec clapets de verrouillage
Extension max. (longueur × avant × arrière)
4 580 × 4 530 × 3 810 mm
Dimensions
Largeur
750 mmRepliée
Hauteur
1 440 mm
Déplacement
Vitesse de déplacement
0 – 2,2 km/h
Pente max.
20°
Transmission
Hydrostatique, avant et arrière à variation continue
Chenilles (longueur × largeur)
975 × 200 mm

Données constructeur indicatives, sous réserve de modification. La configuration est validée avec vous avant l’intervention.
