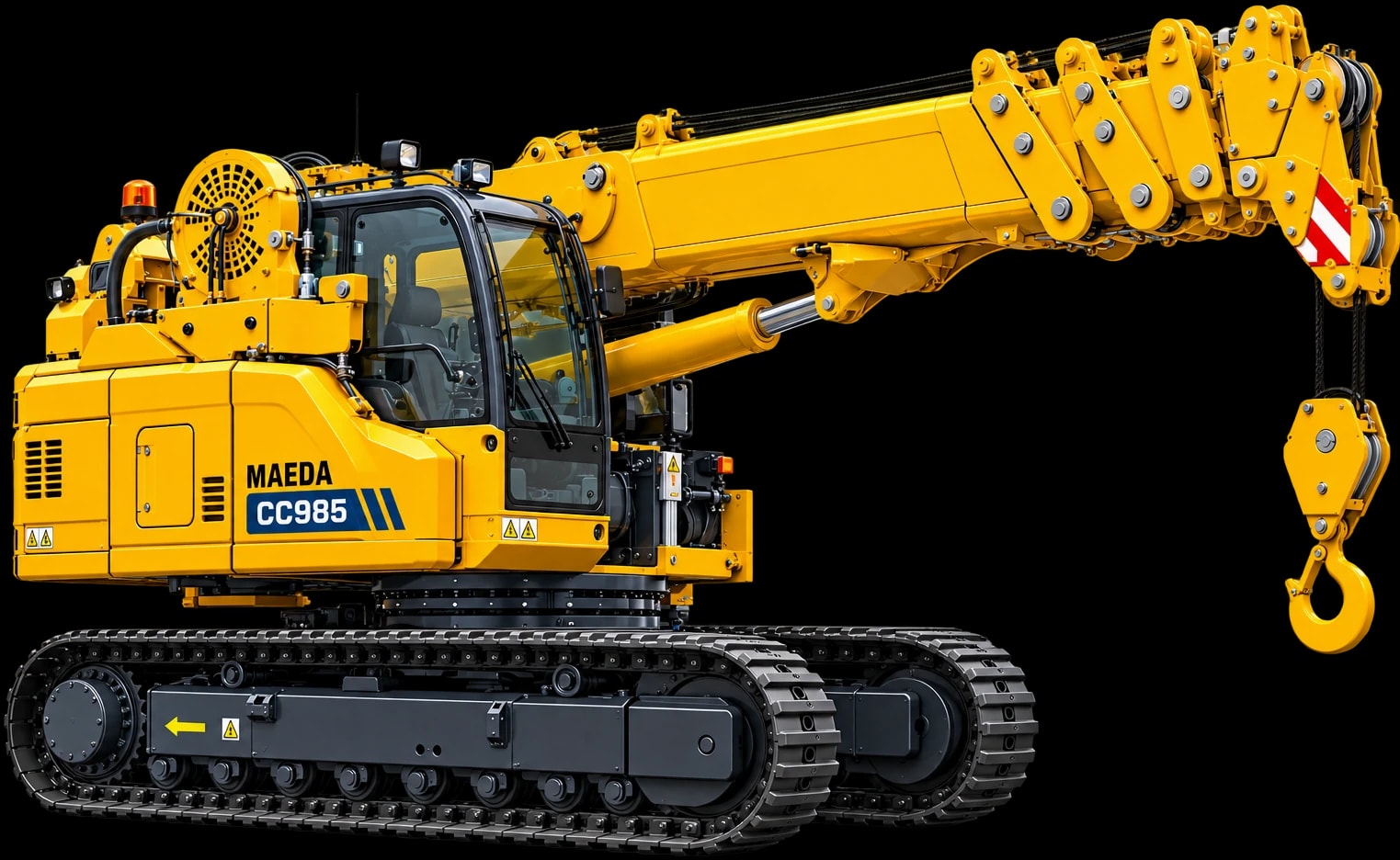

MaedaGrues télescopiques sur chenilles
Maeda CC985
- Capacité max.
- 4,9t
- À 2,1 m de rayon
- Hauteur de levage max.
- 16,5m
- Avec 1 400 kg ; 20,2 m avec fléchette (430 kg)
- Rayon de portée max.
- 14,67m
- Avec 200 kg
- Poids
- 9 450kg
- 9 630 kg avec fléchette
- Opérateur inclus
- Acheminement compris
- Tarif sur devis
Présentation
Grue sur chenilles 4,9 t, fléchette hydraulique en option
Nouvelle cabine plus spacieuse, contrôleur de charge amélioré et écran tactile 7 pouces. Elle peut déplacer jusqu’à 2 000 kg en charge. L’option fléchette hydraulique à deux sections porte la hauteur de levage à 20,2 m. Moteur homologué CE niveau IIIB.
Abaques & capacités
Diagrammes constructeur à agrandir, capacités et tableaux de charge détaillés.
Capacités de levage
- Capacité max.
- 4,9 t
- À 2,1 m de rayon
- Déplacement avec charge
- 2 000 kg
- Longueur de flèche
- 4,78 – 15,78 m
Tableau de charge
Charge nominale totale en 4 brins, machine stationnaire (PDF Maeda, page 3).
| Longueur de flèche · charges en kg | |||||
|---|---|---|---|---|---|
| Rayon de portée (m) | 4,78 m | 7,53 m | 10,28 m | 13,03 m | 15,78 m |
| 2,0 | 4 900 | 4 900 | 2 600 | 2 000 | Sans valeur |
| 2,1 | 4 900 | 4 630 | 2 600 | 2 000 | Sans valeur |
| 2,5 | 3 800 | 3 760 | 2 600 | 2 000 | 1 400 |
| 2,7 | 3 310 | 3 410 | 2 520 | 2 000 | 1 400 |
| 3,0 | 2 900 | 2 980 | 2 310 | 2 000 | 1 400 |
| 3,15 | 2 640 | 2 800 | 2 220 | 2 000 | 1 400 |
| 3,5 | 2 290 | 2 420 | 2 010 | 1 890 | 1 400 |
| 3,67 | 2 130 | 2 270 | 1 920 | 1 800 | 1 400 |
| 4,0 | Sans valeur | 2 000 | 1 750 | 1 650 | 1 400 |
| 4,5 | Sans valeur | 1 670 | 1 530 | 1 450 | 1 320 |
| 5,0 | Sans valeur | 1 400 | 1 340 | 1 280 | 1 200 |
| 5,5 | Sans valeur | 1 180 | 1 170 | 1 130 | 1 090 |
| 6,0 | Sans valeur | 1 000 | 1 030 | 1 010 | 990 |
| 6,42 | Sans valeur | 870 | 910 | 910 | 920 |
| 6,5 | Sans valeur | Sans valeur | 890 | 900 | 900 |
| 7,0 | Sans valeur | Sans valeur | 780 | 800 | 820 |
| 7,5 | Sans valeur | Sans valeur | 670 | 710 | 750 |
| 8,0 | Sans valeur | Sans valeur | 580 | 630 | 680 |
| 8,5 | Sans valeur | Sans valeur | 490 | 560 | 610 |
| 9,0 | Sans valeur | Sans valeur | 410 | 500 | 560 |
| 9,17 | Sans valeur | Sans valeur | 390 | 480 | 540 |
| 9,5 | Sans valeur | Sans valeur | Sans valeur | 440 | 500 |
| 10,0 | Sans valeur | Sans valeur | Sans valeur | 390 | 450 |
| 10,5 | Sans valeur | Sans valeur | Sans valeur | 340 | 400 |
| 11,0 | Sans valeur | Sans valeur | Sans valeur | 300 | 360 |
| 11,5 | Sans valeur | Sans valeur | Sans valeur | 260 | 320 |
| 11,92 | Sans valeur | Sans valeur | Sans valeur | 220 | 280 |
| 12,0 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 280 |
| 12,5 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 240 |
| 13,0 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 210 |
| 13,5 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 200 |
| 14,0 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 200 |
| 14,67 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 200 |
- Le diagramme de portée indique la charge nominale totale, déformation de la flèche et de la fléchette incluse.
Capacité de déplacement avec charge
Charge nominale totale en « prendre & transporter », 4 brins (PDF Maeda, page 3).
| Longueur de flèche · charges en kg | |||
|---|---|---|---|
| Rayon de portée (m) | 4,78 m | 7,53 m | 10,28 m |
| 2,0 | 2 000 | 2 000 | 1 400 |
| 2,1 | 2 000 | 2 000 | 1 400 |
| 2,5 | 2 000 | 2 000 | 1 400 |
| 2,7 | 1 950 | 1 940 | 1 400 |
| 3,0 | 1 670 | 1 700 | 1 360 |
| 3,15 | 1 550 | 1 590 | 1 300 |
| 3,5 | 1 330 | 1 380 | 1 170 |
| 3,67 | 1 230 | 1 290 | 1 120 |
| 4,0 | Sans valeur | 1 140 | 1 020 |
| 4,5 | Sans valeur | 960 | 890 |
| 5,0 | Sans valeur | 810 | 770 |
| 5,5 | Sans valeur | 690 | 680 |
| 6,0 | Sans valeur | 590 | 590 |
| 6,42 | Sans valeur | 510 | 520 |
| 6,5 | Sans valeur | Sans valeur | 510 |
| 7,0 | Sans valeur | Sans valeur | 440 |
| 7,5 | Sans valeur | Sans valeur | 380 |
| 8,0 | Sans valeur | Sans valeur | 320 |
| 8,5 | Sans valeur | Sans valeur | 270 |
| 9,0 | Sans valeur | Sans valeur | 230 |
| 9,17 | Sans valeur | Sans valeur | 210 |

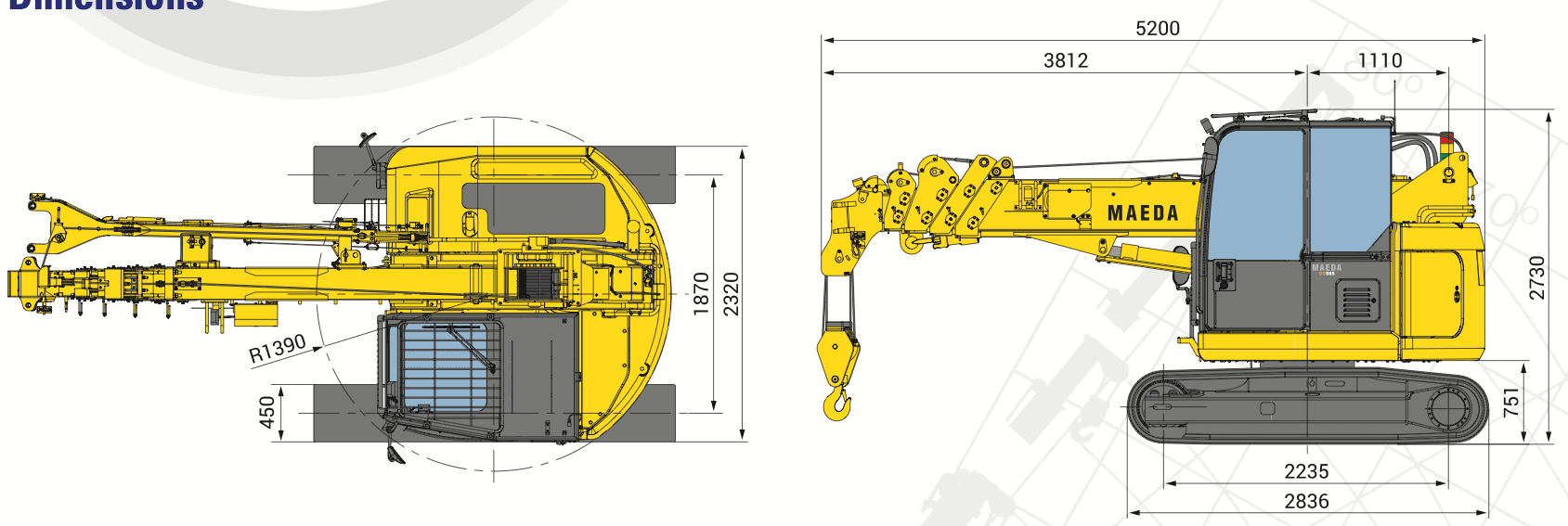

Dimensions & encombrement
Équipements
De série
En option
- Fléchette / jibHydraulique, deux sections
- Crochet 1 brin
- Tampons caoutchoucNoir ou blanc, 275 kg
- Radiocommande
Fiche technique
Levage
- Hauteur de levage max.
- 16,5 mAvec 1 400 kg ; 20,2 m avec fléchette (430 kg)
- Rayon de portée max.
- 14,67 mAvec 200 kg
- Flèche
- Entièrement automatique, 5 sections pentagonales
- Vitesse de télescopage
- 11 m / 24 s
- Levage de flèche
- -2° à 80° / 13 s
- Rotation
- 360° continu / 1,9 tr/min
- Vitesse du moufle max.
- 44 m/min4 brins, 4e couche
- Vitesse d’un brin
- 120 / 176 m/minBasse / haute
- Câble de treuil
- IWRC 6 x Fi (29) Ø 10 mm × 115 m
Motorisation
- Moteur
- ISUZU 4LE2XDPC, 4 cylindres diesel, refroidissement liquide, injection directe
- Puissance
- 40,3 kWÀ 2 000 tr/min
- Réservoir diesel
- 140 L
Dimensions
- Largeur
- 2 320 mm
- Hauteur
- 2 730 mm
Poids
- Poids
- 9 450 kg9 630 kg avec fléchette
- Poids du moufle
- 90 kg
Déplacement
- Vitesse de translation
- 0 – 1,9 / 0 – 3,2 km/hBasse / haute
- Pente maximale
- 20°
- Chenilles au sol (longueur × largeur)
- 2 235 × 450 mm
- Pression au sol
- 0,47 kgf/cm²0,48 kgf/cm² avec fléchette
Données constructeur indicatives, sous réserve de modification. La configuration est validée avec vous avant l’intervention.
