MaedaGrues télescopiques sur chenilles

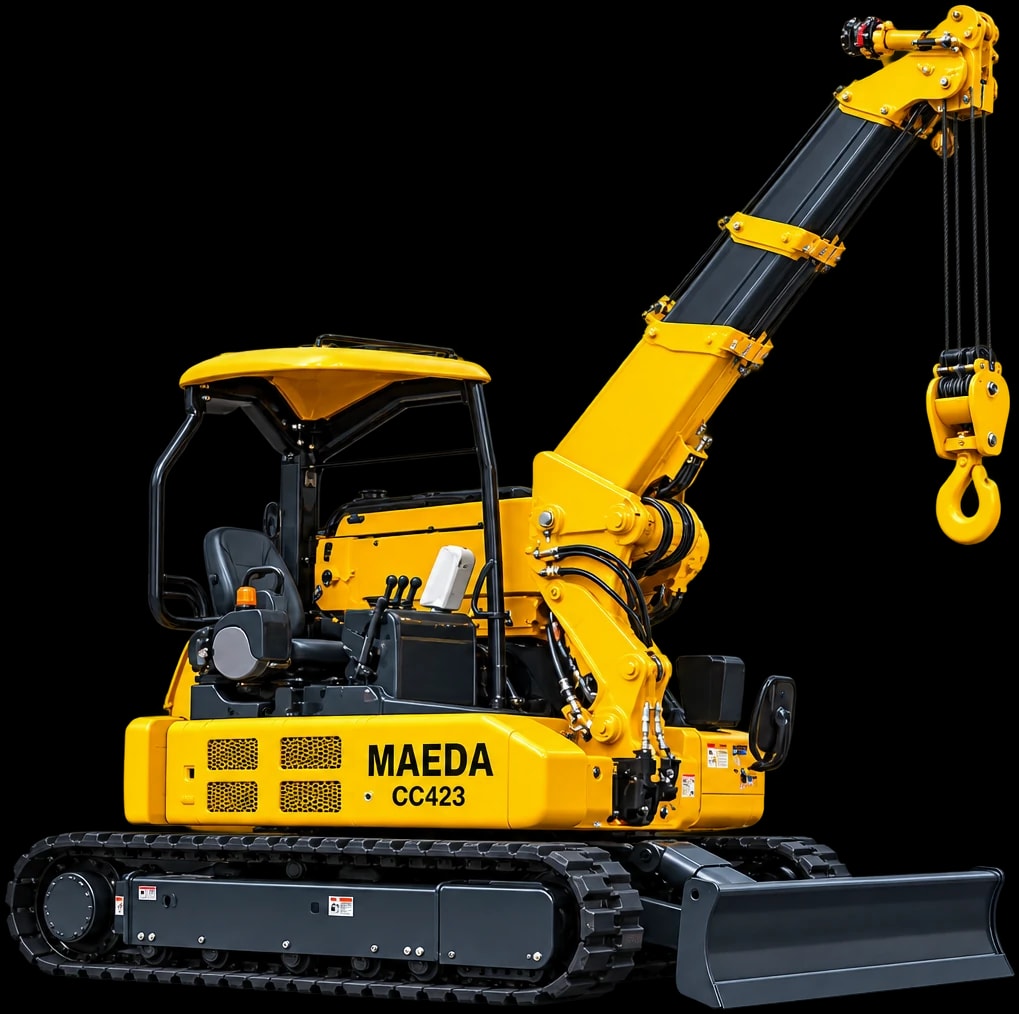

Maeda CC423
- Capacité max.
- 2,93t
- À 1,5 m de rayon
- Hauteur de levage max.
- 9,46m
- Avec 1 190 kg
- Rayon de portée max.
- 8,38m
- Avec 200 kg
- Poids
- 4 400kg
- Opérateur inclus
- Acheminement compris
- Tarif sur devis
Présentation
Grue sur chenilles compacte, pensée pour les espaces restreints
Développée notamment pour une utilisation urbaine où l’espace de travail est restreint : largeur réduite, pas de stabilisateurs et encombrement de giration minimal. Elle peut déplacer une charge jusqu’à 1 465 kg (fonction « ramasser / transporter »).

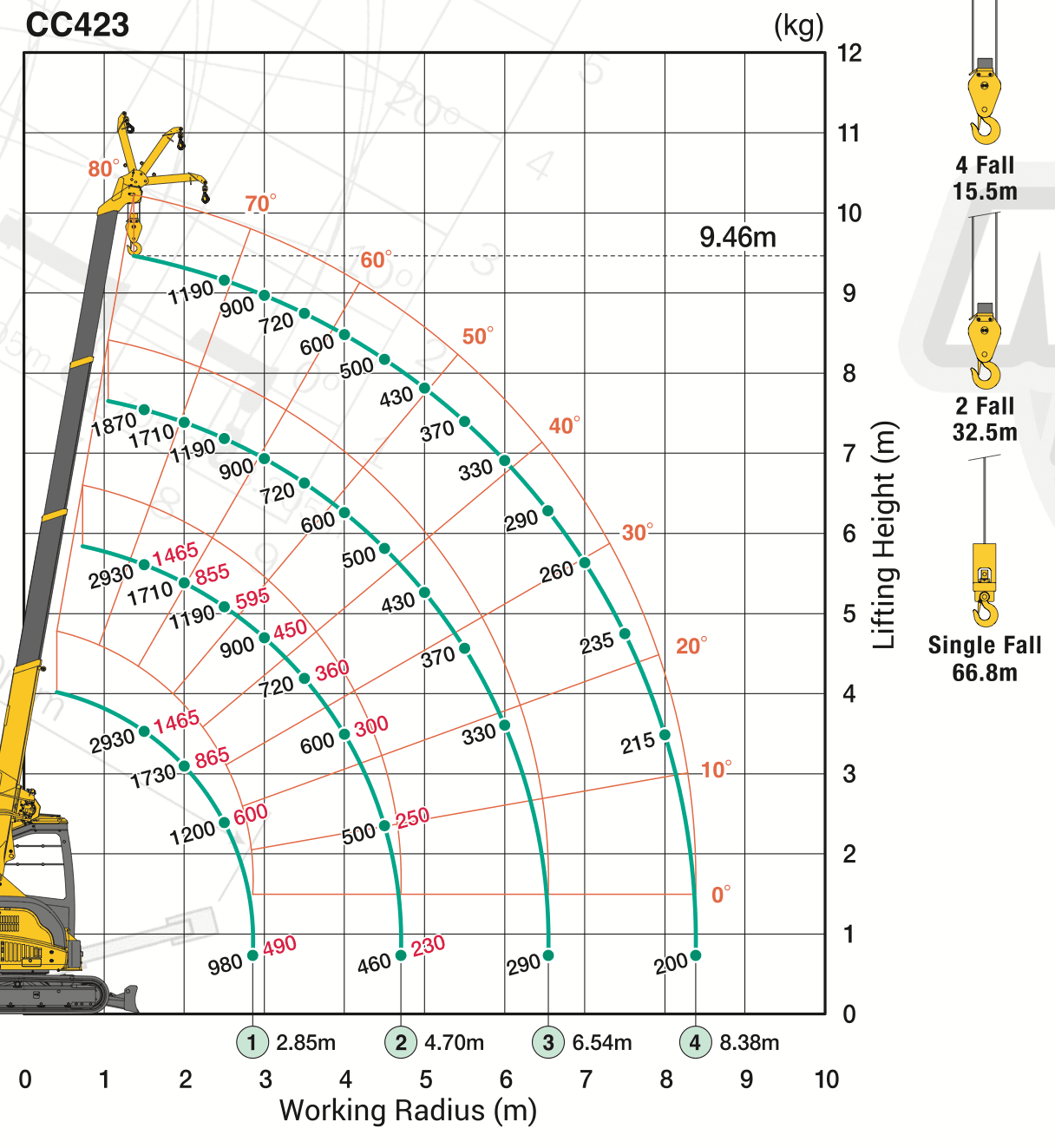

Abaques & capacités
Diagrammes constructeur à agrandir, capacités et tableaux de charge détaillés.
Capacités de levage
- Capacité max.
- 2,93 t
- À 1,5 m de rayon
- Déplacement avec charge
- 1 465 kg
- Charge max. en moufle 2 brins
- 1 480 kg
- Charge max. en crochet 1 brin
- 750 kg
- Longueur de flèche
- 3,18 – 8,71 m
Tableaux de charge
Charge nominale totale selon le rayon de portée et la longueur de flèche (PDF Maeda, page 3).
| Longueur de flèche · charges en kg | ||||
|---|---|---|---|---|
| Rayon de portée (m) | 3,18 m | 5,03 m | 6,87 m | 8,71 m |
| 1,5 | 2 930 | 2 930 | 1 870 | 1 190 |
| 2,0 | 1 730 | 1 710 | 1 710 | 1 190 |
| 2,5 | 1 200 | 1 190 | 1 190 | 1 190 |
| 2,85 | 980 | 980 | 980 | 980 |
| 3,0 | Sans valeur | 900 | 900 | 900 |
| 3,5 | Sans valeur | 720 | 720 | 720 |
| 4,0 | Sans valeur | 600 | 600 | 600 |
| 4,5 | Sans valeur | 500 | 500 | 500 |
| 4,7 | Sans valeur | 460 | 460 | 460 |
| 5,0 | Sans valeur | Sans valeur | 430 | 430 |
| 5,5 | Sans valeur | Sans valeur | 370 | 370 |
| 6,0 | Sans valeur | Sans valeur | 330 | 330 |
| 6,5 | Sans valeur | Sans valeur | 290 | Sans valeur |
| 6,54 | Sans valeur | Sans valeur | Sans valeur | 290 |
| 7,0 | Sans valeur | Sans valeur | Sans valeur | 260 |
| 7,5 | Sans valeur | Sans valeur | Sans valeur | 235 |
| 8,0 | Sans valeur | Sans valeur | Sans valeur | 215 |
| 8,38 | Sans valeur | Sans valeur | Sans valeur | 200 |
| Longueur de flèche · charges en kg | ||||
|---|---|---|---|---|
| Rayon de portée (m) | 3,18 m | 5,03 m | 6,87 m | 8,71 m |
| 1,50 | 850 | 850 | 850 | 850 |
| 2,00 | 850 | 850 | 850 | 850 |
| 2,50 | 850 | 850 | 850 | 850 |
| 3,00 | 850 | 850 | 850 | 850 |
| 3,50 | 850 | 800 | 800 | 800 |
| 3,83 | 850 | 675 | 675 | 675 |
| 4,00 | Sans valeur | 625 | 625 | 620 |
| 4,50 | Sans valeur | 510 | 505 | 505 |
| 5,00 | Sans valeur | 430 | 425 | 420 |
| 5,50 | Sans valeur | 370 | 365 | 360 |
| 5,68 | Sans valeur | 350 | 345 | 340 |
| 6,00 | Sans valeur | Sans valeur | 315 | 310 |
| 6,50 | Sans valeur | Sans valeur | 275 | 270 |
| 7,00 | Sans valeur | Sans valeur | 245 | 240 |
| 7,50 | Sans valeur | Sans valeur | 220 | 215 |
| 7,52 | Sans valeur | Sans valeur | 220 | 215 |
| 8,00 | Sans valeur | Sans valeur | Sans valeur | 195 |
| 8,50 | Sans valeur | Sans valeur | Sans valeur | 175 |
| 9,00 | Sans valeur | Sans valeur | Sans valeur | 160 |
| 9,36 | Sans valeur | Sans valeur | Sans valeur | 150 |
- Les abaques de charge nominale totale sont basés sur le rayon de portée réel prenant en compte la déformation de la flèche en charge. Le poids du moufle standard 4 brins (30 kg) doit être inclus dans la charge mentionnée.
- En moufle 2 brins ou crochet 1 brin, utiliser l’abaque du moufle 4 brins en plafonnant les valeurs maximales à 1 480 kg (2 brins) et 750 kg (1 brin).
Capacité de déplacement avec charge
Charge nominale totale en déplacement, selon le rayon de portée (PDF Maeda, page 3).
| Longueur de flèche · charges en kg | ||
|---|---|---|
| Rayon de portée (m) | 3,18 m | 5,03 m |
| 1,5 | 1 465 | 1 465 |
| 2,0 | 865 | 855 |
| 2,5 | 600 | 595 |
| 2,85 | 490 | 490 |
| 3,0 | Sans valeur | 450 |
| 3,5 | Sans valeur | 360 |
| 4,0 | Sans valeur | 300 |
| 4,5 | Sans valeur | 250 |
| 4,7 | Sans valeur | 230 |

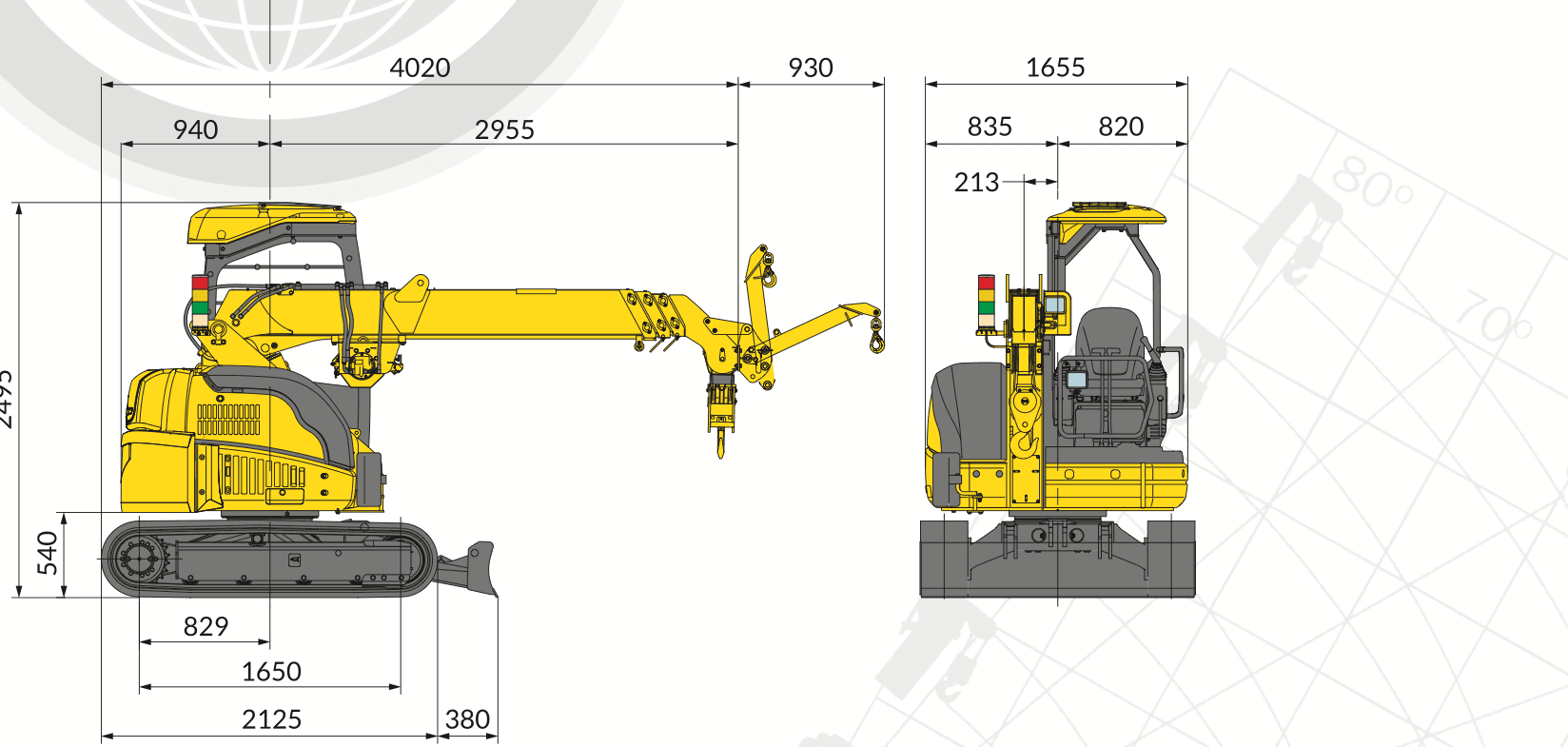

Dimensions & encombrement
Équipements
De série
En option
- Crochet chercheurCapacité 850 kg
Fiche technique
Levage
- Hauteur de levage max.
- 9,46 mAvec 1 190 kg
- Rayon de portée max.
- 8,38 mAvec 200 kg
- Flèche
- Entièrement automatique, 4 sections pentagonales
- Vitesse de télescopage
- 5,53 m / 14 s
- Levage de flèche
- 0° à 80° / 12 s
- Rotation
- 360° continu / 2,4 tr/min
- Vitesse du moufle max.
- 19 m/min4 brins, 4e couche
- Vitesse d’un brin max.
- 76 m/min4e couche
- Câble de treuil
- IWRC 6xWs (26) Ø 8 mm × 73 m
Motorisation
- Moteur
- Yanmar 3TNV88F-EPMBA, 3 cylindres diesel
- Puissance
- 17,5 kWÀ 2 400 tr/min
- Réservoir diesel
- 42 L
- Norme moteur
- EPA Tier 4
Dimensions
- Longueur
- 4 020 mm
- Hauteur
- 2 495 mm
Poids
- Poids
- 4 400 kg
- Poids du moufle
- 30 kg
Déplacement
- Vitesse de déplacement
- 2,9 / 4,6 km/hBasse / haute
- Pente maximale
- 20°
- Chenilles au sol (longueur × largeur)
- 1 650 × 300 mm
- Pression au sol
- 0,44 kgf/cm²
Données constructeur indicatives, sous réserve de modification. La configuration est validée avec vous avant l’intervention.
