MaedaGrues télescopiques sur chenilles

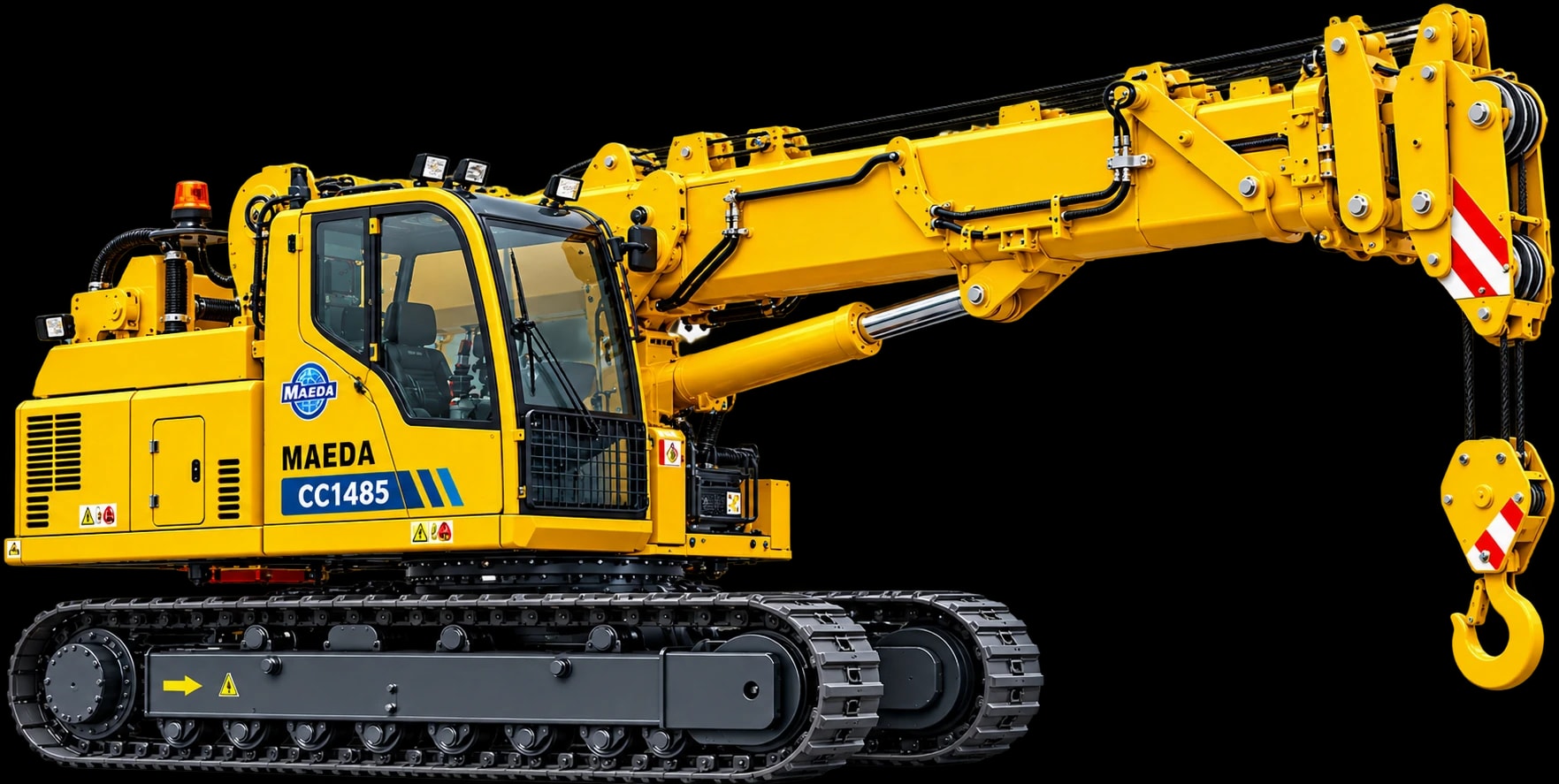

Maeda CC1485
- Capacité max.
- 6,0t
- À 2,6 m de rayon
- Hauteur de levage max.
- 16,7m
- Avec 2 600 kg ; 22 m avec fléchette (820 kg)
- Rayon de portée max.
- 16,1m
- Avec 430 kg
- Poids
- 14 400kg
- 14 700 kg avec fléchette
- Opérateur inclus
- Acheminement compris
- Tarif sur devis
Présentation
Grue sur chenilles 6 t, sans stabilisateurs, cabine climatisée
L’absence de stabilisateurs réduit considérablement la surface d’encombrement au sol, avec un déport arrière minimal. Cabine climatisée entièrement close, caméra de recul et moniteur 7 pouces. Jusqu’à 22 m de hauteur de levage avec l’option fléchette / jib. Moteur conforme à la norme européenne niveau 3B.

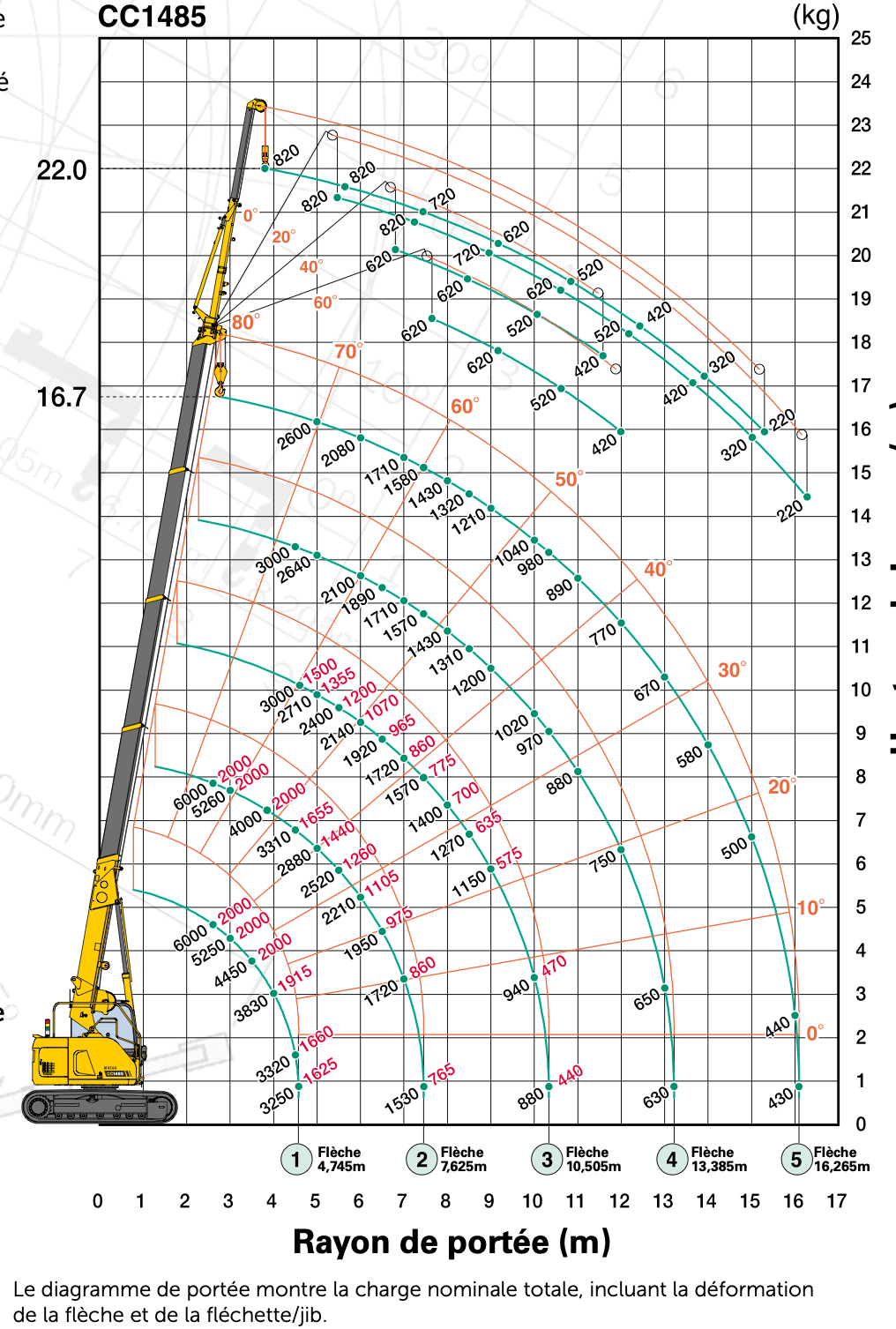

Abaques & capacités
Diagrammes constructeur à agrandir, capacités et tableaux de charge détaillés.
Capacités de levage
- Capacité max.
- 6,0 t
- À 2,6 m de rayon
- Déplacement avec charge
- 2 000 kg
- Charge max. en moufle 2 brins
- 3 000 kg
- Charge max. en crochet 1 brin
- 1 500 kg
- Longueur de flèche
- 4,745 – 16,265 m
Tableau de charge
Charge nominale totale selon le rayon de portée et la longueur de flèche (PDF Maeda, page 2).
| Longueur de flèche · charges en kg | |||||
|---|---|---|---|---|---|
| Rayon de portée (m) | 4,745 m | 7,625 m | 10,505 m | 13,385 m | 16,265 m |
| 2 | 6 000 | 6 000 | 3 000 | Sans valeur | Sans valeur |
| 2,5 | 6 000 | 6 000 | 3 000 | 3 000 | Sans valeur |
| 2,6 | 6 000 | 6 000 | 3 000 | 3 000 | Sans valeur |
| 3 | 5 250 | 5 260 | 3 000 | 3 000 | 2 600 |
| 3,2 | 4 910 | 4 920 | 3 000 | 3 000 | 2 600 |
| 3,5 | 4 450 | 4 460 | 3 000 | 3 000 | 2 600 |
| 3,85 | 4 000 | 4 000 | 3 000 | 3 000 | 2 600 |
| 4 | 3 830 | 3 820 | 3 000 | 3 000 | 2 600 |
| 4,5 | 3 320 | 3 310 | 3 000 | 3 000 | 2 600 |
| 5 | Sans valeur | 2 880 | 2 710 | 2 640 | 2 600 |
| 6 | Sans valeur | 2 210 | 2 140 | 2 100 | 2 080 |
| 7 | Sans valeur | 1 720 | 1 720 | 1 710 | 1 710 |
| 7,5 | Sans valeur | Sans valeur | 1 550 | 1 560 | 1 560 |
| 8 | Sans valeur | Sans valeur | 1 400 | 1 430 | 1 430 |
| 9 | Sans valeur | Sans valeur | 1 150 | 1 200 | 1 210 |
| 10 | Sans valeur | Sans valeur | 940 | 1 020 | 1 040 |
| 11 | Sans valeur | Sans valeur | Sans valeur | 880 | 890 |
| 12 | Sans valeur | Sans valeur | Sans valeur | 750 | 770 |
| 13 | Sans valeur | Sans valeur | Sans valeur | 650 | 670 |
| 14 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 580 |
| 15 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 500 |
| 16 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 440 |
| 16,1 | Sans valeur | Sans valeur | Sans valeur | Sans valeur | 430 |
- Les abaques de charge nominale totale sont basés sur le rayon de portée réel prenant en compte la déformation de la flèche en charge. Le poids du moufle standard 4 brins / 2 brins (90 kg) doit être inclus dans la charge mentionnée.
- En moufle 2 brins ou crochet 1 brin, utiliser l’abaque du moufle 4 brins en plafonnant les valeurs maximales à 3 000 kg (2 brins) et 1 500 kg (1 brin).

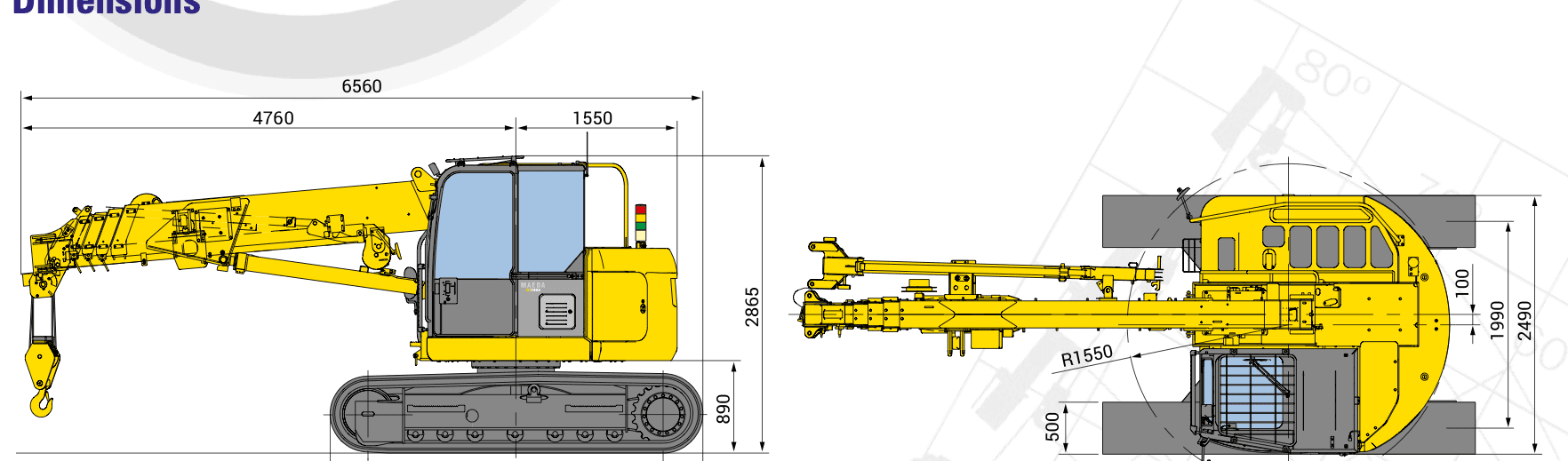

Dimensions & encombrement
Équipements
De série
En option
- Fléchette / jib
- Crochet 1 brin
- Tampons caoutchoucNoir
- Pare-étincelles
- Radiocommande
Fiche technique
Levage
- Hauteur de levage max.
- 16,7 mAvec 2 600 kg ; 22 m avec fléchette (820 kg)
- Rayon de portée max.
- 16,1 mAvec 430 kg
- Flèche
- Entièrement automatique, 5 sections heptagonales
- Vitesse de télescopage
- 11,52 m / 33 s
- Levage de flèche
- -4° à 80° / 19 s
- Rotation
- 360° continu / 1,9 tr/min
- Vitesse du moufle max.
- 32 / 46 m/min4 brins, 4e couche
- Vitesse d’un brin max.
- 112 / 164 m/min4e couche
- Câble de treuil
- IWRC 6 x Fi (29) Ø 10 mm × 115 m
Motorisation
- Moteur
- ISUZU 4LE2XDPC, 4 cylindres diesel, refroidissement liquide, injection directe
- Puissance
- 40,3 kWÀ 2 000 tr/min
- Démarrage
- Électrique
- Réservoir diesel
- 140 L
Dimensions
- Longueur
- 6 560 mm
- Largeur
- 2 490 mm
- Hauteur
- 2 865 mm
Poids
- Poids
- 14 400 kg14 700 kg avec fléchette
- Poids du moufle
- 90 kg
Déplacement
- Vitesse de translation
- 0 – 1,9 / 0 – 3,2 km/hBasse / haute
- Pente maximale
- 20°
- Chenilles au sol (longueur × largeur)
- 2 880 × 500 mm
- Pression au sol
- 0,49 kgf/cm²0,51 kgf/cm² avec fléchette
- Transmission
- Hydrostatique, direction indépendante, moteurs hydrauliques à pistons avec frein automatique intégré
Données constructeur indicatives, sous réserve de modification. La configuration est validée avec vous avant l’intervention.
